Tutorial Setting Air Grid M2

1. Seting koneksi internet anda dengan menghubunkan laptop anda keadaptor
    Air Grid yang poe
2. Setting IP laptop anda sesuaikan dengan ip yang berada di kardus Air Grid, di
    network conection,IP Default Antena yaitu 192.168.1.20


3. Buka browser, masukan ip yang tertera dikardus d Air GriM2 HP diurl
    browser
4. Maka anda akan disuruh untuk memasukan ussername dan password Airgrid
    yang tertera di kardus, dan anda juga hsrus memilih country sesuai keinginan
    anda

username   : ubnt
password   : ubnt
country      : Australia
Language  : English


    Setelah itu klik i aggre dan login
5. Masuk menu system dan setting time zone dan date, device name dan system
    account diisi sesuai keinginan anda kemudian change dan apply
    Misal saya isi Device namenya Latihan AP M2 400 , Time Zonenya GMT
   +07:00 dan Datenya menyesuaikan
6. Masuk menu network


7. Sesuaikan seperi gambar, untuk ip netmask dan gateway terserah anda
    setelah itu change dan apply

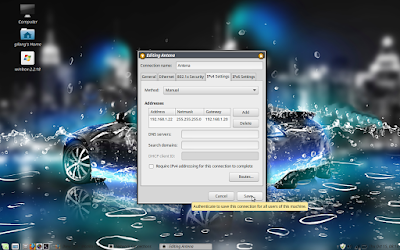

8.Jika sudah ,edit connection terlebih dahulu sesuai ip yang anda masukkan tadi
9. Masukkan ip tersebut ke browser , misal 192.168.2.2
10.Setelah itu jika anda mengganti system account anda harus login ulang
   dengan ussername dan password baru anda

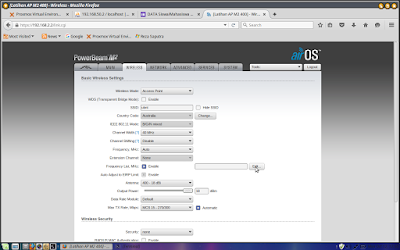

11. Masuk menu wireless
      wireless mode pilih access point karena kita mau jadikan sebagai acces
      point => jangan lupa untuk mengisi frequenzi dan jangan menggunakan \
      frequenzi yang sudah digunakan, untuk mengetahui frequenzi yang sudah
      digunakan caranya dengan masuk tools => site survey Untuk security kita
      gunakan WPA2-AES (masukan password terserah anda)=> change aplly






12. Setelah itu kita masuk kebagian paling pojok untuk memberi port
      air view port = isikan 5 angka  (11111)

      change => apply
13. Jika sudah semua sekarang kita cek ke Menu MAIN, Access pint kita sudah
      jadi namun belum ada lawannya,lawan dari access point adalah station(STA)
