turotirial Konfigurasi Setting Mikrotik RB750
Cara Konfigurasi dan Setting Mikrotik RB750
1. Pastikan bahwa mikrotik anda dalam keadaan default. atau bisa anda reset.
2. Colokan LAN internet ke ether1 di mikrotik
Colokan kabel straight ke ether2 dan sambungkan ke PC anda.
3. Klik icon koneksi, Edit Connections >
Pilih ethernet kemudian Edit atau juga pilih Add
maka akan muncul seperti ini lalu pilih create
pilih ethernet,lalu device mac address lalu klik (88:AE:1D.......)
Pindah ke tab IPv4, pilih manual atau automatic.
seandainya di isi manual juga bisa tinggal di add ,contohnya seperti ini
Address : Isi ip yang sekelas dgn gateway
Netmask : 24 atau 255.255.255.0
Gateway : Masukan IP default mikrotik, biasanya ada di bawah kardus/manual.
DNS server : Sama dengan gateway
Misal IP Mikrotik saya 192.168.88.1
Address : 192.168.88.2
Netmask : 24
Gateway : 192.168.88.1
DNS Server : 192.168.88.1
Kemudian save, dan konek ke ethernet 1
4. Buka winbox
- Klik [...]
- Kemudian jendela baru akan muncul, Pastikan IP address nya 0.0.0.0
- Klik MAC Address ( 4C:5E ....... )
- Lalu klik Connect
5. Jika muncul tampilan seperti ini, klik Remove Configuration
Lalu keluar dari winbox dan masuk lagi seperti cara di atas
6. Maka tampilan awal winbox akan terlihat.
7. Klik System > Identity
Itu untuk mengganti identitas mikrotik, misal saya namai Mikrotik ded, lalu kilik apply lanjut OK.
8. Klik Interfaces
Namai setiap ether untuk memudahkan anda dalam mengenalinya.
misal saya buat jaringan di sekolah , ethernet 1 untuk WAN
ethernet 2 untuk servernya
ethernet 3 untuk Lab
ethernet 4 untuk kelas
ethernet 5 untuk hotspot

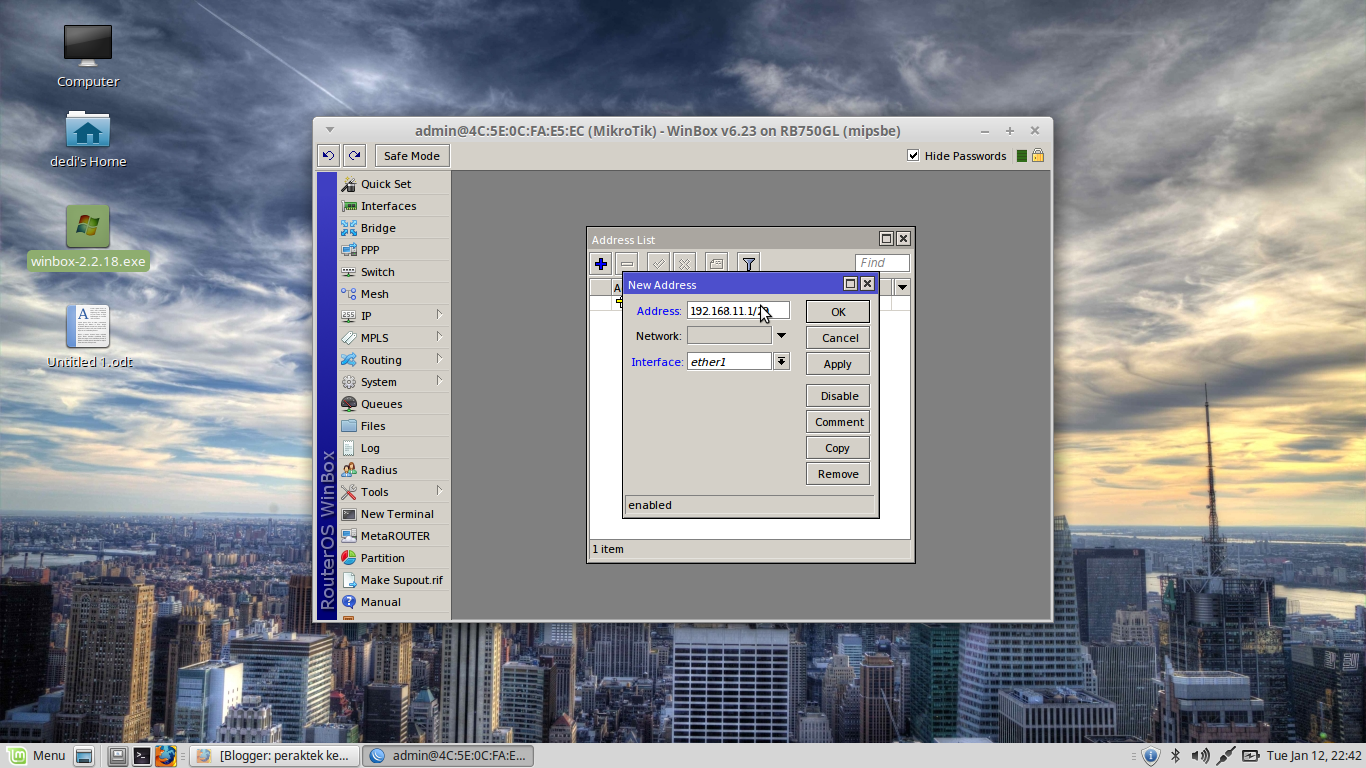

9. Klik IP > Address
- Kita beri IP setiap ether. Untuk ether1 (Internet) isi IP sesui IP server.
- Klik icon +
- Kemudian Misal
Ether2 : 192.168.11.1/29
Ether3 : 192.168.20.1/27
Ether5 : 192.168.22.1/24
10.Klik IP>DHCP client
pilih interface , misal ethernet 1,apply dan Ok
11. Klik IP > DHCP server
- Klik DHCP setup
- DHCP Server Interface : pilih dari ether 2 - 4 dan klik Next terus,misal 3,lalu
tinggal di next-next saja
12. Klik IP > Firewall
pilih nat dan klik + maka akan muncul gambar seperti ini lalu pilih out
interface pilih ether 1 kemudian apply dan ok
- Pindah ke tab Action
- Action pilih Masquerade ( menyamarkan )
- Klik Apply, OK.
13.Pilih IP>Hotspot
pilih ethernet 5
lalu namai DNS,misal saya namai login.hotspot dedi
masukkan pasword admin anda , misal admin (default)
14. Klik System>SNTP Client
buat Enable
masukkan primari NTP server : 103.31.248.249
masukkan scondary NTP server : 202.43.117.10
apply dan Ok
15. Setelah itu buka terminal dan coba ping google.com
jika sudah seperti ini berarti sudah selsai,dan jika ingin mengulangnya reset kembali mikrotiknya
